Regulación DALI. Todo lo que necesitas saber.

Actualmente hay multitud de posibilidades de regulación en el mercado, pero el sistema más avanzado y completo es el protocolo de regulación DALI.

¿Que es la regulación DALI iluminación?

El sistema de regulación DALI (DIGITAL ADRESABLE LIGHTINGH INTERFACE) , permite el control digital de cada luminaria DALI o accesorio de iluminación de manera individual. Utiliza un protocolo de comunicación bidireccional de bajo voltaje que permite enviar y recibir mensajes desde los dispositivos.

DALI es un estándar de control de iluminación definido bajo el estándar europeo IEC 62356 para el control de balastros electrónicos, transformadores, módulos led, emergencias y señales de salida.

DALI fue diseñado para reemplazar los sistemas analógicos tradicionales de 1-10V y los sistemas digitales como DSI. Además con este protocolo de iluminación se aseguraba la completa compatibilidad entre equipo de diferentes fabricantes.

Mediante la regulación DALI puede efectuarse el direccionamiento individual, en una sola línea, de hasta 64 luminarias DALI, la asignación de estas en 16 grupos y la programación de 16 escenas luminosas. Asimismo, las reagrupaciones necesarias, por ejemplo, tras una remodelación o cambio de la función de una sala, son posibles en cualquier momento, sin que se tenga que efectuar una laboriosa modificación del cableado.

Sistema DALI – Como funciona la regulación DALI – Controlador DALI

DALI usa un sistema de inteligencia distribuida; múltiples controladores se comunican con inteligentes drivers. Cada controlador DALI funciona como un «maestro» y controla la comunicación en la línea de control. Los balastos reaccionan solo como «esclavos» a petición del «maestro». Ciertos parámetros se almacenan directamente en la unidad DALI (p. Ej.valores de escena, dirección de grupo)

Regulación DALI iluminación: Características

  • Aparatos de servicio DALI: 64
  • Cantidad de grupos DALI: 16
  • Cantidad de escenas DALI: 16
  • Tensión DALI: 9,5 – 22,5 V, normalmente 16 V
  • Corriente del sistema DALI: máx. 250 mA (en función de la alimentación de corriente DALI instalada)
  • Velocidad de transmisión de datos: 1200 baudios
  • Máxima longitud de cable bus DALI: La longitud máxima del cable resulta de la caída de tensión máxima admisible en la línea DALI, definida con un máximo de 2 V. Esto equivale a una longitud máxima del cable de 300 m, con una sección transversal de 1,5 mm².
  • Para el diseño también deben observarse las resistencias de paso. No se puede exceder una caída de tensión de 2 V.
  • No tiene polaridad el bus DALI.

Cableado sistema DALI

¿Cómo cálculo la caída de tensión admisible en DALI?

Como podemos ver en la formula, siguiente con una sección de 1,5mm² y una distancia de 300m el valor de caída de tensión es de 1,72V. Por lo tanto no superamos el valor admisible de 2V.

Máxima Caída de tensión admisible dali

Como regla general podemos considerar que:



Distancias en Dali

¿Se puede pasar el cable DALI de control por el mismo cable que la alimentación de red?

Sí, la instalación del sistema de iluminación DALI se efectúa con material de instalación para tensión de red convencional. Para el circuito de control de iluminación DALI se requieren dos conductores. La tensión de red y la línea de bus pueden encontrarse en el mismo cable.

Cable bus DaliEJEMPLO BUS DALI CABLE

¿Hay que utilizar un cable apantallado para la línea de control DALI?

No, la instalación del sistema DALI se efectúa con material de instalación para tensión de red convencional.

¿Qué topologías son aptas para DALI?

Son apropiadas: línea, estrella, árbol y bus.

No son aptas topologías como anillo, malla

¿Es DALI SELV?

No, DALI no es SELV (Safety Extra Low Voltage). Por lo tanto, son de aplicación las instrucciones de instalación para la tensión de red.

¿Como es la conexión del sistema de iluminación DALI?

Conexión regulación Dali

¿En qué bornes del driver se conecta la linea DALI?

Bornes de Conexión

Como podemos ver no hay que respetar polaridad en el circuito DALI.

¿Puedo conectar un pulsador directo a red a un driver DALI?

Si, en nuestras luminarias puedes conectar un pulsador directo a red en los bornes DALI.

¿Que parámetros puedo programar en un driver DALI?

  • Actual Level: Valor actual de intensidad lumínica del driver DALI
  • Maximum Level: Valor máximo de intensidad lumínica, este valor no se puede exceder cuando se programa.
  • Minimum Level: Valor de intensidad lumínica mínima, este valor no puede ser disminuir mas cuando se programa.
  • Power ON Level: Valor de intensidad lumínica al que cambia el driver DALI cuando se enciende la fuente de alimentación.
  • System Failure Level: Valor de intensidad al que cambia el controlador DALI cuando se detecta una falla en el circuito DALI (por ejemplo, interrupción o cortocircuito en la línea DALI)
  • Fade Time: Tiempo en segundos que tarda la intensidad lumínica actual en adoptar el nuevo valor de brillo (Por ejemplo en el cambio de escenas)
  • Fade Rate: Es la velocidad del cambio de intensidad lumínica desde el valor actual al nuevo valor
  • Grupos:  Este registro es donde se almacena la asignación de grupo del driver DALI.
  • Escena: Estos registros son donde se almacenan los valores de intensidad para las escenas individuales.

Sistema de control de luz DALI: Caso Practico

Ejemplo practico regulación Dali

En este ejemplo vemos dos configuraciones realizadas mediante el sistema DALI para un sala multifuncional.
Hacer estos cambios mediante cableado seria costoso y con poca flexibilidad futura.
Tenemos 3 módulos de control para la asignación de escenas (2) y grupos (3) y 8 luminarias.
En la primera configuración se han agrupado las luminarias en grupo 1 y 2.
En la segunda se han agrupado las luminarias en los grupos 1,2,3 y 4.
La creación de escenas desde el modulo de control (2) es totalmente configurable. Por ejemplo podríamos crear una escena con el grupo 2 al 0% y el 1 al 50% para realizar una conferencia.
En cuanto al modulo de control de grupos (2) también es configurable. Pudiendo indicar que grupo o luminaria queremos controlar desde ese punto.
Además podemos incluso programar el sistema para que donde teníamos un pulsador para escenas ahora sea uno de grupo.

Ventajas de la regulación DALI

  • Facilidad de planificación: Como el bus de control conecta todas las luminarias, es mucho más sencillo realizar cambios ya que todo está programado.
  • Sencilla instalación: Las líneas eléctricas y las líneas de control se pueden unir en el mismo cable. No se necesita cableado especial.
  • Comentarios de estado: Los informes de estado pueden ser emitidos por las unidades DALI. La información sobre lámparas defectuosas, por ejemplo, puede ser transferido directamente a un sistema de mayor rango.
  • No se necesitan reles para el conmutado de encendidos.
  • Maxima flexibilidad: La asignación se configura mediante parámetros y no mediante cableado fijo. Los valores de la escena de iluminación, grupo… se almacenan en la unidad DALI.
  • Curva de atenuación logarítmica: La curva de atenuación se corresponde con la sensibilidad del ojo, sin saltos. Rango de regulación entre 0,1 y 100%.
  • Regulación sincronizada: Todas las luminarias reciben la misma señal digital sin interferencias y, por lo tanto, el mismo valor de atenuación.
  • Posibilita el controlar, desde un mismo punto, diferentes luminarias, grupos o escenas. Cada luminaria tiene una dirección en el sistema.

¿Qué elementos forman el sistema regulación DALI?

Controlador DALI o masters

Los controladores DALI reciben toda la información de todo el sistema de iluminación, la procesan y ejecutan las órdenes programadas de forma inteligente. Aquí disponemos tanto de pantallas táctiles como de ordenadores entre otros.

controlador Dali o Master

Equipos o DALI drivers

Cada luminaria DALI tiene una memoria integrada que almacena toda la información relevante sobre el dispositivo. Como por ejemplo datos técnicos, anomalías, diagnostico…

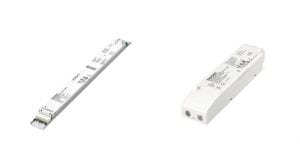

Equipos o Drivers regulables Dali

Elementos de control y mando

Con ellos podemos ejecutar una acción preprogramada como encender, apagar o regular un grupo de luminarias.

Módulo de control Dali

Alimentación DALI

Estos dispositivos alimentan el bus DALI. El suministro es limitado a un máximo de 250Ma por línea.

Alimentador Dali



Sensores y detectores

Son equipos como el sensor de luminosidad o presencia. Con ellos podemos configurar distintas ordenes automáticamente en función de su estado.

Sensor de luminosidad

Repetidores

Cuando tenemos una longitud muy larga por encima de los valores permitidos que veremos a continuación. Se tiene que amplificar el valor de la señal para poder realizar la instalación correctamente.

Repetidor

Interface DALI – Convertidores o pasarelas

Son elementos que nos permiten unir al sistema DALI otros equipos que no lo son o unir el sistema DALI con otros sistemas inteligentes como KNX, BacNet…Como por ejemplo pasarelas 1-10V/DALI o KNX/DALI para la gestión domótica en edificios.

Pasarela o convertidor

Actuadores DALI

Son módulos de control externos, como por ejemplo un relé que al activarse acciona una orden en DALI.

Módulo de control

Software DALI

Es el programa que nos permite poder realizar todas las configuraciones de los elementos descritos anteriormente como el direccionamiento, programación y ajuste de todos los parámetros.
